橫軸臥式可傾攪拌夾層鍋由真空型與普通型兩種組成。橫軸臥式可傾攪拌夾層鍋，槽形鍋體，兩端碟形封頭及半圓柱結構，夾套蒸汽加熱
橫軸臥式可傾攪拌夾層鍋由真空型與普通型兩種組成。
橫軸臥式可傾攪拌夾層鍋，槽形鍋體，兩端碟形封頭及半圓柱結構，夾套蒸汽加熱，蝸輪減速機傳動橫軸攪拌，變頻器調速攪拌。攪拌器采用食品級聚四氟乙烯，攪拌槳刮壁攪拌，無死角，使其攪拌均勻，物料加熱后所蒸汽發熱汽很快散發出去。
采用蒸汽加熱形式，具有受熱面積大，熱效率高。本產品凡接觸食品部分皆為0Cr18Ni9不銹鋼制造并進行拋光處理，符合《中華人民共和國食品衛生法》的要求，具有造型美觀、設計合理、結構緊湊、安裝方便、操作簡單、便于維修。用于高粘度物料預煮、配制及濃縮產品。全過程由按鈕控制操作，配置先進，功能齊全，操作簡單等優點，對熱敏性物料具有廣泛的適應性。

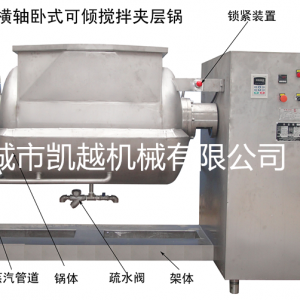

橫軸臥式攪拌夾層鍋，由鍋體、架體、真空蓋、攪拌系統、卸料系統、加熱系統、液壓系統及控制系統組成。
性能特點
1、 該設備半封閉和全封閉主鍋體，(真空型）物料在負壓濃縮狀態下一次完成，工藝簡單，時間短，效益高，清洗方便，噪音低，符合國際“GMP”標準。
2、 無段調速，刮壁翻滾物料攪拌，無死角。
3、 物料經鉑熱電阻傳遞溫度，由數顯溫度表顯示。
4、 按鈕控制攪拌機、卸料復位。
5、 采用國際先進的機械密封。
主要技術參數：
鍋體容積/L | 攪拌電機功率 | 攪拌轉速 /min | 攪拌形式 | 翻鍋形式 | 加熱形式 |
300L | 3 | 6.7-33 | 刮壁 | 自動 | 蒸氣 |
400L | 3 | 6.7-33 | 刮壁 | 自動 | 蒸氣 |
500L | 3 | 6.7-33 | 刮壁 | 自動 | 蒸氣 |
600L | 3 | 6.7-33 | 刮壁 | 自動 | 蒸氣 |
鍋體：采用兩端橢圓封頭，長方體及半圓柱結構，夾套加熱，內膽采用0Cr18Ni9不銹鋼制造，鍋體內外拋光處理，達到衛生級標準。鍋體兩端采用機械密封，機械密封選用世界著名品牌博格曼，保證其性能與使用周期。鍋體兩端設有沖洗口，每班沖洗一次，保證其衛生性。
架體：采用方管與板材焊接而成，外包不銹鋼。

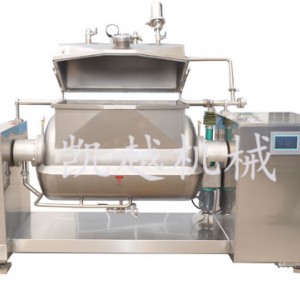

真空蓋：由蓋子軸、支撐軸、軸承座及密封條組成。鍋體上方有投料口，真空表，呼吸過濾口及真空管道組成。真空蓋開啟由液壓油缸控制，并有限位開關控制其開啟與關閉的位置。限位開關與鍋體具有互鎖功能，未達到設定位置，鍋體不能卸料，以對設備進行保護。
攪拌系統：由攪拌電機、蝸輪蝸桿減速機、攪拌軸和食品級耐磨耐高溫四氟材料組成。
卸料翻鍋系統：由卸料電機、鏈輪鏈條和蝸輪蝸桿組成。
液壓系統：由液壓站、油缸組成。
電器控制系統：由變頻器、溫控儀及控制面板組成。
排水部分由排污閥和疏水閥組成。
真空型橫軸攪拌夾層鍋設備具有互鎖功能，在開蓋合蓋過程中，鍋體不能翻轉，在鍋體翻轉過程中不能開蓋合蓋以對設備進行保護。
每進行一次作業，均應開啟排污閥，排出鍋體夾層內的冷凝水，如夾層內水量過大，則應檢查“疏水閥”是否發生故障，以保證熱交換的正常進行，以免延長操作時間，影響工效。若出現操作失靈、不停車等故障應及時切斷電源進行檢查，待故障排除后方可重新投入工作。
">
注意：本設備只能在規定的“工作壓力”范圍內使用，絕對不允許超壓使用，否則造成后果由用戶自負。
